 |
 |
| |
地 址：南京市浦口區浦珠北路139號地和苑
聯系人：翟勝
手 機：13851491314
電 話：025-58302406
E-mail：1497910320@qq.com
網 址：www.toozy.cn
|
|
|
|
| |
沖擊裝置技術參數一覽
|

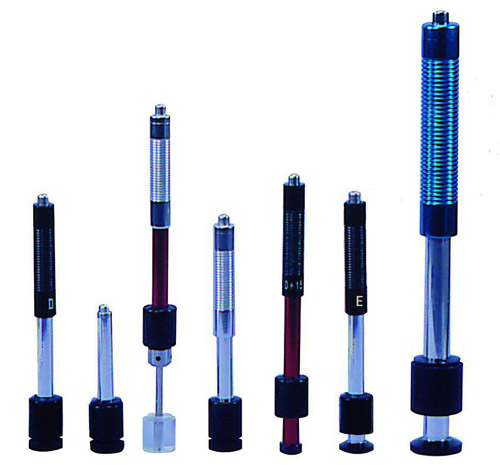

異型沖擊裝置
|
DC（D）/DL |
D+15 |
C |
G |
E（需進口） |
|
沖擊能量
沖擊體質量 |
11mJ
5.5g/7.2g |
11mJ
7.8g |
2.7mJ
3.0g |
90mJ
20.0g |
11mJ
5.5g |
|
球頭硬度:
球頭直徑:
球頭材料: |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
3mm
碳化鎢 |
1600HV
5mm
碳化鎢 |
5000HV
3mm
金剛石 |
|
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: |
20mm
86(147)/ 75mm
50g |
20mm
162mm
80g |
20mm
141mm
75g |
30mm
254mm
250g |
20mm
155mm
80g |
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
試件表面平均粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
試件最小重量:
可直接測量
需穩定支撐
需密實耦合 |
>5kg
2～5kg
0.05～2kg |
>5kg
2～5kg
0.05～2kg |
>1.5kg
0.5～1.5kg
0.02～0.5kg |
>15kg
5～15kg
0.5～5kg |
>5kg
2～5kg
0.05～2kg |
|
試件最小厚度
密實耦合
硬化層最小深度 |
5mm
≥0.8mm |
5mm
≥0.8mm |
1mm
≥0.2mm |
10mm
≥1.2mm |
5mm
≥0.8mm |
|
球頭壓痕尺寸 |
|
硬度300HV時 |
壓痕直徑
壓痕深度 |
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
|
硬度600HV時 |
壓痕直徑
壓痕深度 |
0.54mm
17μ,,,m |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
|
硬度800HV時 |
壓痕直徑
壓痕深度 |
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
|
沖擊裝置適用范圍 |
DC型測量孔或園柱筒內; DL型測量細長窄槽或孔 |
D+15型測量溝槽或凹入的表面 |
C型測量小輕薄部件及表面硬化層。 |
G型測量大厚重及表面較粗糙的鑄鍛件 |
E型測量硬度極高材料 |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
